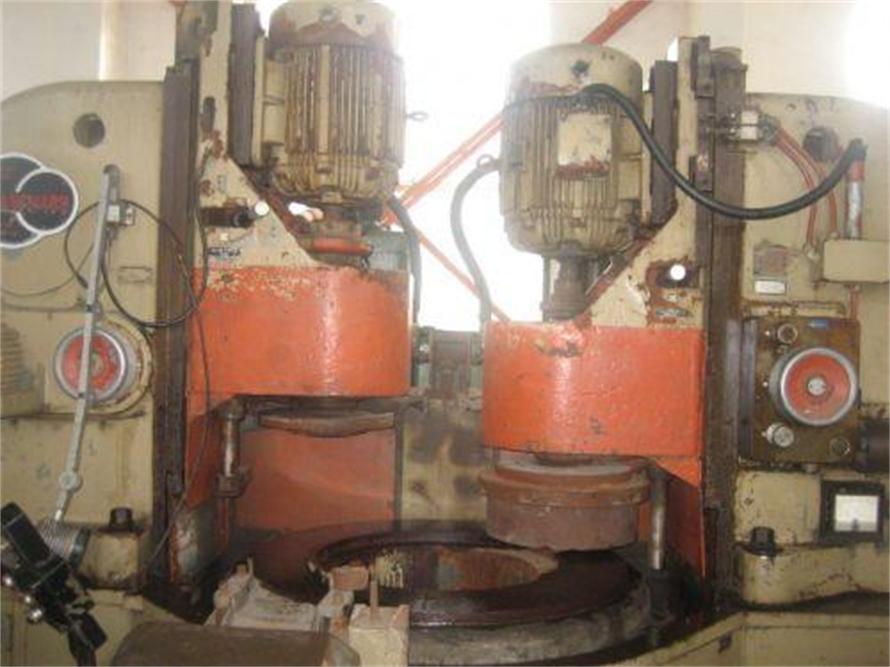

立軸圓臺系立式磨床，圓形電磁吸盤工作臺，采用砂瓦端面進行磨削的一種高效率、精密穩定的加工機床-立軸圓臺平面磨床。
該系列機床在提高床身和磨頭剛性作了很大改進，數控機床大修公司指出，立柱采用三點調整，結構緊湊，工作臺為圓形強力電磁吸盤，磁力平滑可調。精度穩定，功率大，可控硅沖退磁，并配有冷卻液凈化裝置等特點。
立軸圓臺系立式磨床結構特點-加工中心大修公司來為大家娓娓道來
1）高剛度高穩定性床身
床身采用整體花崗巖結構，由于花崗巖具有高阻尼、小振動、熱穩定性佳等特性，可以保證磨床高剛度和高穩定性。
2）工作臺
工作臺面采用整體花崗巖結構，在傳統閉式靜壓導軌的基礎上開發了高剛性、高精度的大平面閉式靜壓導軌，以實現工作臺的大行程、平穩、可靠的往復運動。工作臺采用SIEMENS直線電機進行驅動，同時為了防止直線電機的運動影響臺面，專門為直線電機設計了獨立的靜壓導軌。臺面的運動狀態由HEIDENHAIN光柵系統進行閉環控制，從而保證了工作臺具有高精度、快速響應的運動特性。
3）立柱、滑座與橫梁
可控制由于熱引起的機床變形，立柱和橫梁采用花崗巖制成。砂輪橫向位移滑座置于固定的橫梁上、安裝砂輪架的垂直運動拖板置于橫向位移滑座上。橫向位移和垂直運動均采用SIEMENS伺服電機直接驅動高精度滾珠絲杠來完成，HEIDENHAIN光柵位置反饋。橫向位移滑座以及垂直運動拖板的導軌同樣采用的是液體靜壓導軌。另外在垂直運動拖板上配備了微量進給機構，可以實現砂輪架0.1 μm的微進給。為了減少砂輪架滑座自重及其橫向位移引起的橫梁變形，在橫梁的正上方設置了卸荷裝置（卸荷橫梁）。用以承擔砂輪架滑座的大部分自重，并且通過HEIDENHAIN光柵位置反饋實現卸荷裝置與砂輪橫向位移滑座的運動同步，從而最大限度的減少橫梁變形對磨削加工的影響。
4）砂輪架
開發了轉速范圍廣、高剛性、高精度砂輪靜壓主軸系統，以實現砂輪的高剛性、高精度回轉運動。砂輪軸采用液體靜壓軸承支承，SIEMENS內置式主軸電機，采用冷卻液強制冷卻主軸電機，砂輪主軸配備了砂輪平衡裝置，配套的管理控制程序能在循環中連續監測砂輪的情況并立即對可能出現的不平衡量進行補償。
5）測量系統
機床配備了激光干涉儀作為加工精度的在位測量系統，通過機床臺面運動和測量拖板橫向運動，使激光干涉儀的鏡頭可以掃描所有加工面積。當機床進行磨削加工時，測量橫梁可以運動到加工范圍以外。
超精密大尺寸光學玻璃平面磨床是針對國家重要光學工程行業面臨重大需求而研究開發的，是具有國際先進水平的超精密加工關鍵裝備。該項目的開發成功，能夠實現450×1200mm光學玻璃的高精度、高效率磨削，工件平面度可達3μm，大大縮短了后續研磨拋光的時間，可滿足激光武器、航空航天等領域對超精密大尺寸平面玻璃的大批量需求，對我國天文科學、國家重點工程和軍事裝備的發展具有重要意義，并將進一步推動我國光學和激光領域制造裝備的技術突破，提升我國相關領域的核心競爭力和創新能力。
